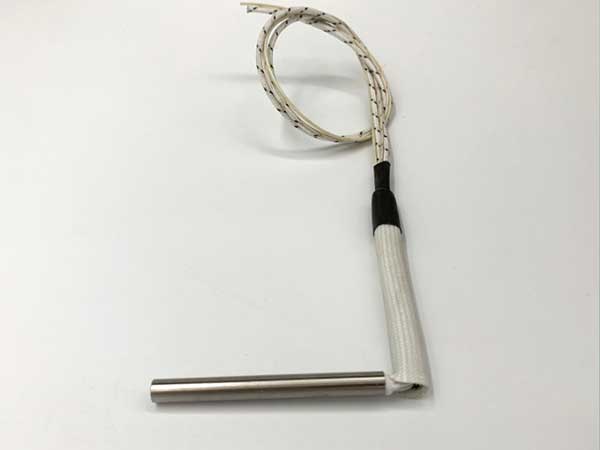

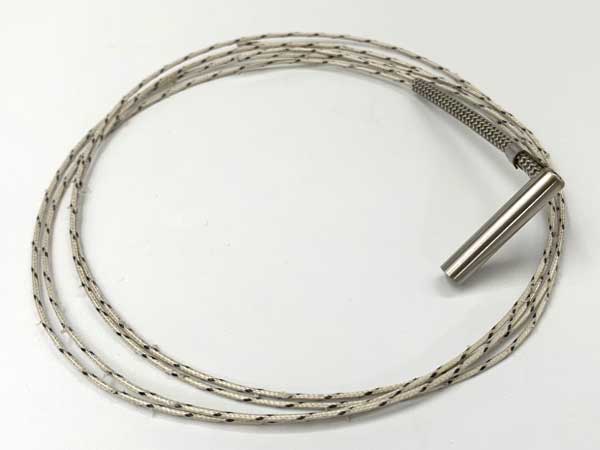

直角L型單頭加熱管有內引線和外接線結構,常見引線高溫套管保護,可按要求加金屬軟管,編織線,高溫瓷頭等保護引線,加熱管引線標配200mm,管底部和接線端部按要求預留冷端,功率可以分段式制作,具體要求請聯系銷售人員。
單頭加熱管從外形結構上可分為無緊固件直棒型,螺紋安裝式,限位擋片式,出4-5線可測溫式,直角L型,異型等,其根據管外殼材質的不同,溫度范圍從:0-800℃。
一、單頭加熱管技術參數:
耐壓值:1.5K以上/5S
絕緣值:50mII以上
線長誤差:±10mm
管徑偏差:± 0.05mm
管長偏差:±2mm
電阻值偏差:功率≥200W時±15%;功率>200≤500W時±10%;功率>500W時±5%
制作范圍:Φ5.0以上×800mm以內
特點:具有升溫快,工作溫度≤450℃。
電壓:36-250V非標定制
功率:8-20W/cm2(有效發熱區表面積)
材質:鐵,不銹鋼,銅,鈦管,進口材料;
熱聚單頭電熱管品質標準:
1.直徑公差D ( +0 -0.05 mm);
2.長度公差L(+1 -1mm);
3.容量公差W (+5% -10%);
4.平展度要求:≤3 ‰ ;(1m長的電熱管置于水平面,管壁至高點偏離中心線的高度≤3mm)
5.絕緣阻值 ≥ 103MΩ(真空塑料包裝袋不開封條件下保持3個月);
6.耐壓標準 ≥ 1800V/S ;
7.外觀目視要求:表面光滑、無劃痕、無斑點、無凹陷;
8.嚴格按電工手冊中載流量標準配線;
9.包裝要求:真空包裝;
